Resumen:
El medio térmico limpio calentado por la fuente de calor entra en la cámara de secado en una forma tangencial, formando un potente flujo de aire de vórtice de turbulencia con el mecanismo de agitación mecánica. El material húmedo se dosifica en la cámara de secado mediante un alimentador , se pulveriza y se seca mediante agitación y flujo de vórtice. La parte superior de la cámara de secado se fija con un clasificador de tamaño de partículas. El polvo fino que cumple con los requisitos de secado se descarga desde la parte superior de la torre y es recogido por este último separador. Las partículas más grandes que no cumplen con los requisitos de secado son bloqueadas por el anillo de clasificación, devueltas a la cámara de secado y continúan pulverizándose y secando. Después de secar al producto calificado, se descarga la cámara de secado con aire caliente y se recogió mediante un separador. Los gases de escape limpios se vacían mediante el ventilador de tiro inducido.
Innovación Tecnica:
1. Integra el secado y la trituración juntos, y se da cuenta de que los materiales en forma de pasta y en forma de torta de filtración se secan rápidamente en polvo al mismo tiempo.
2. Tiempo de transferencia de masa y calor corto, velocidad de secado rápida, adecuada para materiales sensibles al calor.
3. Grande resistencia al secado, alta eficiencia térmica y pequeño volumen de equipo.
4. La estructura de la secadora es razonable y la instalación y el mantenimiento son convenientes y sencillos.
5 . Estructura de entrada de aire tangencial, aumenta la fuerza de secado y optimiza el efecto de intercambio de calor y masa.
6. La estructura anular de diseño razonable aumenta efectivamente la perturbación del viento y mejora en gran medida la eficiencia del intercambio de calor al limpiar materiales de partículas grandes.
7. El grande La estructura de mezcla y dispersión de tamaños asegura la mezcla de materiales y aire caliente, y asegura la mejora de la transferencia de calor y masa durante todo el proceso de transferencia de calor.
8 . El viento tangencial superior s garantizar la Ruta de viento de secado en espiral .
9 . La estructura del sello de gas asegurar s el vacío de transmisión no tiene ninguna fuga de polvo.

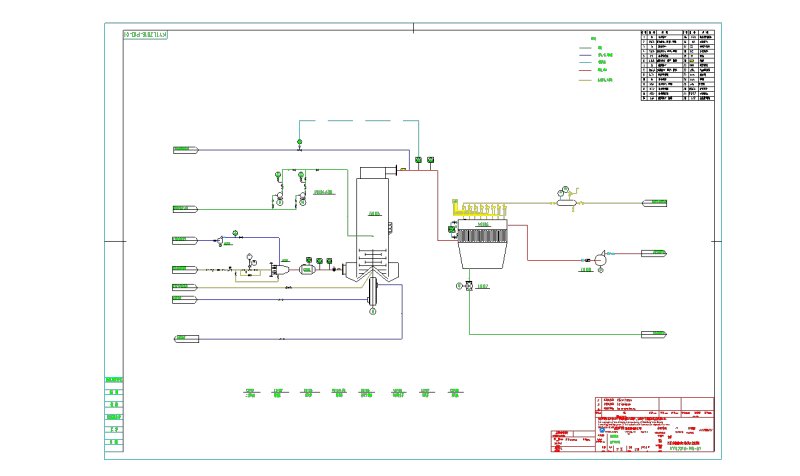

Diagrama de Flujo del Proceso:

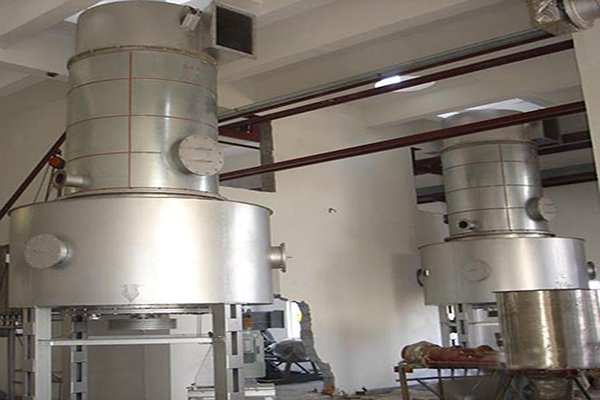

Casos Exitosos:
